АСУ-АГРО-М

Транспондер

• Транспондер предназначен для контроля руминации КРС
• Транспондер крепится на шее животного с помощью ремня

• Питание транспондера осуществляется от сменной батареи типа ER17505
• Время автономной работы – не менее 1 года
• Передача данных – по радиосети LoraWan (на расстоянии до 3 км) или по Bluetooth (на расстоянии до 5 м)
• Масса – не более 0,2 кг
• Габаритные размеры – 84,5x84x36 мм
• Степень защиты корпуса – IP67 по ГОСТ 14254-2015
• Диапазон рабочих температур – от минус 30 °С до плюс 50 °С

Считыватель RFID стационарный

• Считыватель RFID стационарный обеспечивает работу с RFID метками типа HD
• Идентификация особи крупного рогатого скота
• Считывание данных с RFID-меток типов HDX и FDX-B
• Считывание данных с RFID-меток стандартов ISO11784 и ISO11785

• Рабочая частота – 134,2 кГц
• Тип антенны – Антенна панельная
• Дальность считывания – до 700 мм
• Интерфейсы передачи данных – RS-232 для работы с весами стационарными, Ethernet для работы с сервером
• Напряжение питания – от 14 до 24 В
• Источник питания – внешний
• Масса – не более 1,1 кг
• Габаритные размеры – 220x168x72 мм
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от минус 30 °С до плюс 50 °С
• Диапазон температур хранения – от минус 30 °С до плюс 50°С

Считыватель RFID мобильный

• Считыватель RFID мобильный обеспечивает работу с RFID метками типа HDX

• Рабочая частота – 134,2 кГц
• Тип антенны – внешняя, съёмная
• Интерфейсы передачи данных: USB для работы с сервером, Bluetooth для работы с весами стационарными
• Масса – не более 1,9 кг
• Габаритные размеры – 890x129x65 мм
• Источник питания – встроенная аккумуляторная батарея
• Дальность считывания – до 300 мм
• Время автономной работы от полностью заряженной батареи – не менее 20 ч
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от минус 20 °С до плюс 50 °С
• Диапазон температур хранения – от минус 30 °С до плюс 50°С

Весы стационарные

• Весы стационарные представляют собой устройство, состоящее из модуля управления и четырех балочных тензодатчиков, входящих в состав КМЧ.

• Диапазон измерения веса животных – до 2000 кг с разрешающей способностью 0,1 кг
• Данные о взвешивании выводятся на дисплей модуля управления и через Wi-Fi на рабочее место оператора
• Для идентификации животного при взвешивании автоматически считывается RFID метка животного по интерфейсу RS-232 со стационарного считывателя или по Bluetooth с портативного считывателя
• Источник питания – внешний
• Напряжение питания – 12,0±1,2 В
• Габаритные размеры модуля управления – 187x303x80 мм
• Масса модуля управления – не более 2 кг
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от минус 20 °С до плюс 50 °С

Считыватель RFID портативный

• Считыватель RFID портативный обеспечивает работу с RFID метками типа HDX
• Идентификация особи крупного рогатого скота
• Считывание данных с RFID-меток типов HDX и FDX-B
• Считывание данных с RFID-меток стандартов ISO11784 и ISO11785
• Хранение данных во встроенной памяти

• Рабочая частота – 134,2 кГц
• Тип антенны – внешняя, съёмная
• Интерфейсы передачи данных: USB для работы с сервером, Bluetooth для работы с весами стационарными
• Масса – не более 1,0 кг
• Габаритные размеры – 475x106x65 мм
• Источник питания – встроенная аккумуляторная батарея
• Дальность считывания – до 200 мм
• Время автономной работы от полностью заряженной батареи – не менее 20 ч
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от минус 20 °С до плюс 50 °С
• Диапазон температур хранения – от минус 30 °С до плюс 50°С

Молокомер

• Молокомер осуществляет измерение потока молока и сбор информации о его электропроводности.

• Молокомер передает данные на контроллер доильного места по интерфейсу RS-485
• Масса – не более 1,0 кг
• Габаритные размеры – 206x190x89 мм
• Источник питания – внешний
• Напряжение питания – 24,0±2,4 В
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от плюс 5 °С до плюс 50 °С

Контроллер доильного места

• Контроллер доильного места предназначен для управления процессом дойки на доильном месте. Контроллер обеспечивает: - обмен данными с приборами доильного места по интерфейсу RS-485; - индикацию режимов работы на индикаторе; - ввод данных и команд управления режимами дойки с клавиатуры на передней панели; - возможность передачи данных и получение команд по сети Ethernet

• Масса – не более 1,0 кг
• Габаритные размеры – 246x150x73 мм
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от плюс 5 °С до плюс 50 °С

Датчик потока молока

• Датчик потока молока осуществляет измерение интенсивности молокоотдачи и передает данные на контроллер доильного места по интерфейсу RS-485

• Источник питания – внешний
• Напряжение питания – 24,0±2,4 В
• Масса – не более 0,2 кг
• Габаритные размеры – 134x70x48 мм
• Степень защиты корпуса – IP67 по ГОСТ 14254-2015
• Диапазон рабочих температур – от плюс 5 °С до плюс 50 °С

Анализатор качества молока

• Анализатор качества молока предназначен для бесконтактного контроля качества молока в процессе дойки
• Контроль качества молока по следующим показателям: - содержание белка, в %; - содержание жира, в %; - сухой обезжиренный молочный остаток (СОМО), в %; - содержание лактозы, в %; - наличие крови в молоке

• Передача показаний на контроллер доильного места по интерфейсу RS-485
• Источник питания – внешний
• Напряжение питания – 24,0±2,4 В
• Масса – не более 0,6 кг
• Габаритные размеры – 180x137x110 мм
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от плюс 5 °С до плюс 50 °С

Светофор

• Светофор предназначен для световой индикации на доильном месте, а также в процессе взвешивания крупного рогатого скота.

• Цвет и режим индикации определяется программно в соответствии с протоколом обмена
• Количество секций – 2 шт.
• Напряжение питания – 24±2,4 В
• Потребляемая мощность – не более 40 Вт.
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Габаритные размеры – не более 328x180 мм
• Масса – не более 1,09 кг (без учета комплекта монтажных частей)
• Диапазон рабочих температур – от минус 30 °С до плюс 45 °С
• Интерфейс передачи данных - RS-485.

Пост кнопочный

• Пост кнопочный предназначен для управления двумя воротами на пункте взвешивания КРС.

• Масса – не более 0,6 кг
• Габаритные размеры – 297x78x64 мм
• Диапазон рабочих температур – от минус 25 °С до плюс 45 °С
• Степень защиты корпуса – IP54 по ГОСТ 14254-2015

Датчик-шагомер

• Датчик-шагомер предназначен для подсчитывания количества шагов, сделанных особью КРС, с автоматической пересылкой этой информации через базовую станцию LoraWan на рабочее место оператора
• Датчик-шагомер крепится на ноге животного с помощью ремня

• Питание датчика-шагомера осуществляется от сменной батареи типа ER17505
• Время автономной работы – не менее 1 года
• Передача данных – по радиосети LoraWan на расстоянии до 3 км
• Масса – не более 0,2 кг
• Габаритные размеры – 84,5x84x36 мм
• Диапазон рабочих температур – от минус 30 °С до плюс 50 °С
• Степень защиты корпуса – IP67 по ГОСТ 14254-2015

Пульсатор

• Пульсатор предназначен для создания пульсаций вакуума в доильном аппарате
• Пульсатор обеспечивает изменение частоты тактов пульсаций вакуума и длительности сжатия в соответствии с полученными командами от контроллера доильного места.

• Тип пульсатора – пневматический
• Тип пульсации – попарный
• Рабочее вакуумметрическое давление – 40-50 кПа
• Частота пульсации – 30-300 пульс./мин
• Рабочее напряжение - 24±2,4 В
• Степень защиты корпуса – IP55 по ГОСТ 14254-2015
• Габаритные размеры – 143x130x115 мм
• Масса – не более 1 кг
• Диапазон рабочих температур – от плюс 5 °С до плюс 50 °С
• Интерфейс передачи данных - RS-485

Вентиль двойной

• Вентиль двойной предназначен для управления вакуумным клапаном отключения и подъёмным цилиндром
• Вентиль двойной обеспечивает прием управляющих команд от контроллера доильного места.

• Рабочее вакуумметрическое давление – 40-50 кПа
• Рабочее напряжение - 24±2,4 В
• Степень защиты корпуса – IP55 по ГОСТ 14254-2015
• Габаритные размеры – 143x130x115 мм
• Масса – не более 1 кг
• Диапазон рабочих температур – от плюс 5 °С до плюс 50 °С
• Интерфейс передачи данных - RS-485

Коробка коммутационная

• Коробка коммутационная предназначена для подключения приборов из состава доильного места к источнику питания и шине интерфейса RS-485. Изделие также предназначено для коммутации кнопки «Сброс» на двойной вентиль и контроллер доильного места.

• Габаритные размеры – 227x197x61 мм
• Масса коробки коммутационной – не более 2 кг
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Диапазон рабочих температур – от плюс 5 °С до плюс 50 °С

Контроллер электрических приборов

• Контроллер электрических приборов предназначен для управления работой: - светофора по интерфейсу RS-485; - воротами по командам поста кнопочного и по сети Ethernet.

• Диапазон рабочих температур – от минус 25 °С до плюс 45 °С
• Габаритные размеры – 128x90x51 мм
• Масса – не более 0,8 кг

Блок управления антенной СВЧ

• Блок управления антенной СВЧ предназначен для обеспечения сопряжения контроллера доильного места через интерфейс RS-485 и антенны СВЧ для считывания по Bluetooth данных с транспондера КРС при дойке.

• Диапазон рабочих температур – от плюс 5 °С до плюс 45 °С
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Габаритные размеры – 120x120x44 мм
• Масса – не более 0,3 кг

Антенна панельная

• Антенна панельная предназначена для приема и передачи сигналов при работе со стационарным считывателем.

• Диапазон рабочих температур – от минус 40 °С до плюс 55 °С
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Габаритные размеры – 600x500x36 мм
• Масса – не более 2,69 кг

Антенна портативная панельная

• Антенна устанавливается в местах прогона/прохода животных и предназначена для приема и передачи сигналов при работе с портативным считывателем.

• Диапазон рабочих температур – от минус 40 °С до плюс 55 °С
• Степень защиты корпуса – IP65 по ГОСТ 14254-2015
• Габаритные размеры – 600x500x36 мм
• Масса – не более 2,69 кг

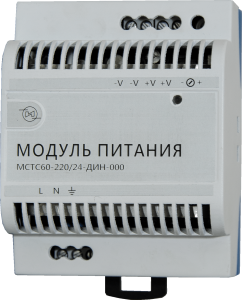

AC/DC преобразователи на DIN-рейку выходной мощностью от 40 до 180 Вт

• Модули питания выполнены в конструктивных исполнениях, предназначенных для установки на DIN-рейку типа NS35
• Обладают нормированными характеристиками ЭМС с защитой от короткого замыкания и перегрузки

• Диапазон рабочих температур – от минус 30 °С до плюс 60 °С
• Масса – не более 0,9 кг
